Ручной лазерный сварочный аппарат DVS может сваривать металлические листы до 3 мм. Лазерная сварка металла обладает малой площадью термического воздействия на материал, малой деформацией, большой глубиной сварки, высокой прочностью сварного шва.
Таким образом решается проблема, заключающаяся в том, что традиционная технология аргонно-дуговой сварки имеет большой объем горячего плавления, значительные деформации металла и большой объем работы при последующей обработке. Для овладения этим лазерным сварочным аппаратом достаточно обучения в течение нескольких минут, чтобы произвести сварку уровня профессионального сварщика. Мобильное и гибкое сварочное оборудование- это современный сварочный процесс, с помощью которого может производиться точечная сварка, стыковая сварка…
Устройство сварочного аппарата

Лазерный источник
В составе оборудования используется волоконный лазерный источник, мощностью до 2000 Вт, не требующий специального обслуживания. Срок службы источника 50 000 часов (опционально до 100 000 часов при использовании источника IPG).

Лазерная голова
Эргономичный ручной пистолет весом не более 1800 грамм с функцией подачи сварочной проволоки и гибкий оптоволоконный кабель, обеспечивают максимальное удобство в работе.

Чиллер
В стандартной комплектации ручной лазерный аппарат оснащен встроенной автоматической системой охлаждения.
Модель | DVS-LW1000 | DVS-LW1500 |
Мощность лазера | 1000Вт | 1500Вт |
Напряжение | 220В /50Гц | 380В /50Гц |
Потребляемая мощность | 6600 кВт | 8800 кВт |
Толщина свариваемых листов | ||
Нержавеющая сталь | 0.5-3мм | 0.5-4 мм |
Углеродистая сталь | 0.5-3мм | 0.5-3 мм |
Алюминий | 0.5-3мм | 0.5-4 мм |
Длина сварочного кабеля (волновода) | 10м (15м под заказ) | 10м (15м под заказ) |
Режим | Непрерывный/модуляция | Непрерывный/модуляция |
Несущая длина волны | 1080nm | 1080nm |
Максимальная частота модуляции | 5кГц | 5кГц |
Диапазон регулировки мощности | 10-100% | 10-100% |
Максимальный зазор между деталями | ≤1mm | ≤1mm |
Охлаждение | Вода (антифриз) | Вода (антифриз) |
Температура | 0~35 ℃ | 0~35 ℃ |
Влажность | < 70% | < 70% |
Вес | 225 кг | 250 кг |
Применение лазерной Сварки

Точечная
Сварка

Стыковое
Соединение

Угловое
Соединение
Характеристики ручного лазерного сварочного аппарата:
- Ручная сварка отличается гибкостью использования и не ограничивается только приспособлениями;
- Простота использования аппарата позволяет рядовым рабочим варить на уровне профессиональных сварщиков без привлечения профессиональных сварщиков;
- Есть режимы непрерывной или импульсной сварки;
- Лазерная сварка металла обладает малой площадью термического воздействия на материал, малой деформацией, большой глубиной сварки, высокой прочностью сварного шва;
- При использовании сварки в непрерывном режиме сварной шов имеет хорошую однородность и непрерывность, отсутствие облоя и красивый внешний вид;
- Гладкий сварной шов снижает объем последующей обработки на шлифовку и полировку;
- Мобильность аппарата.
Свариваемые материалы

-
Нержавеющие стали
-
Углеродистые стали
-
Алюминевые сплавы
-
Медь и сплавы
Сравнение Традиционной сварки и Лазерной


Сравниваемые параметры | Традиционная сварка | Лазерная сварка |
Требования к персоналу | +++ | + |
Свариваемые материалы | SS,CS | SS,CS,AL,CU |
Тепловое воздействие | +++ | + |
Деформация | +++ | + |
Расходные материалы | ++ | + |
Прочности шва | +++ | +++ |
Скорость сварки | + | +++ |
Воздействия на окружающую среду | ++ | + |
Последующая обработка (чистка шва, химтравление) | +++ | + |
Регулировка ширины шва | — |
+ |

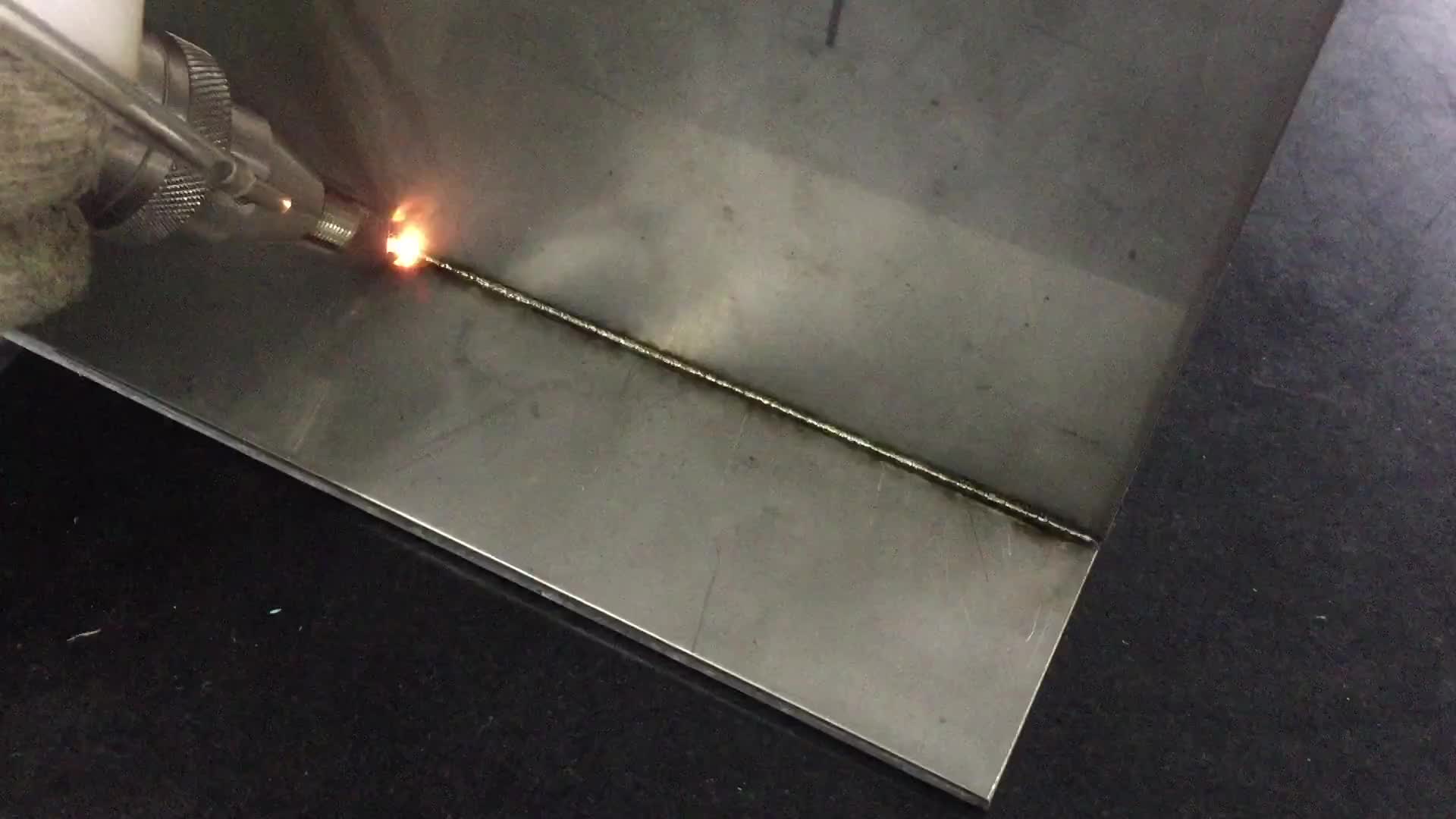

Результат работы лазерной сварки DVS-Laser
